Introduzione

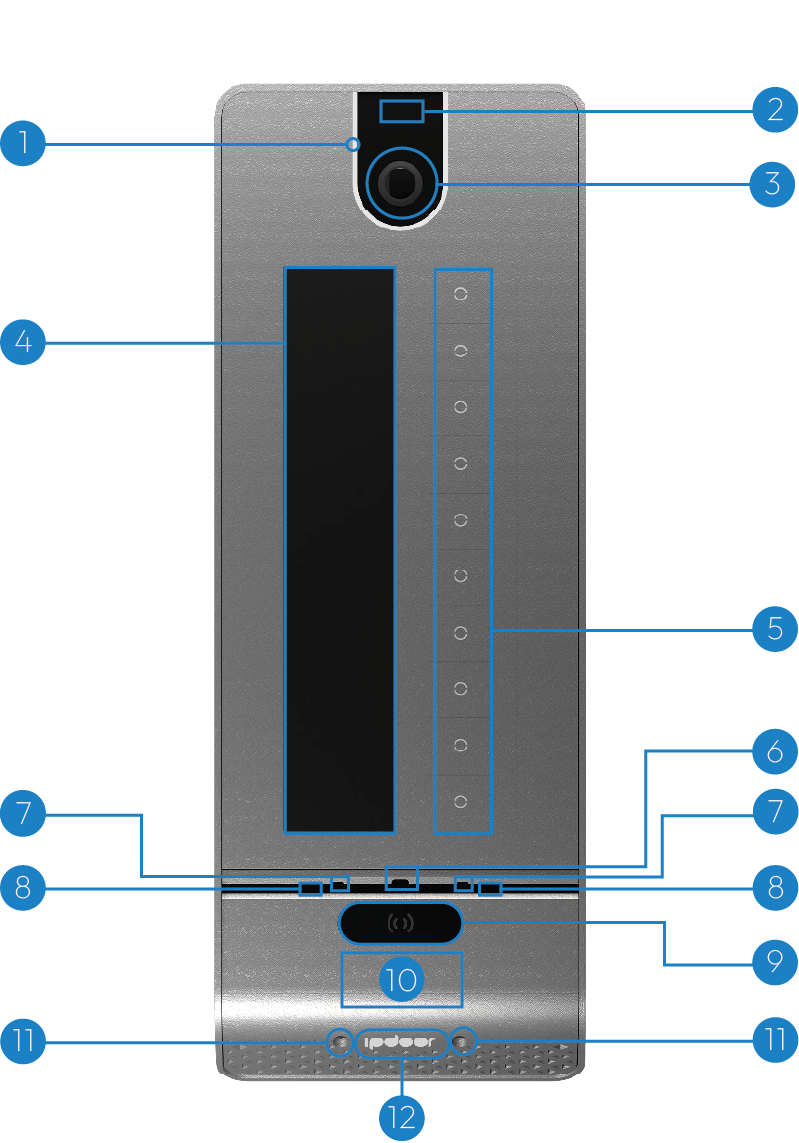

Introduzione
  1. 1.Luce led frontale
  2. 2.Radar di prossimità
  3. 3.Telecamera panoramica
  4. 4.Schermo touch
  5. 5.Tasti metallici
  6. 6.Sensore di luminosità
  7. 7.Microfoni
  8. 8.Led infrarosso
  9. 9.Telecamere per riconoscimento facciale
  10. 10.Lettore NFC
  11. 11.Luci del inferiori
  12. 12.Logo illuminato a colori RGB

Installazione meccanica Appoggio parete

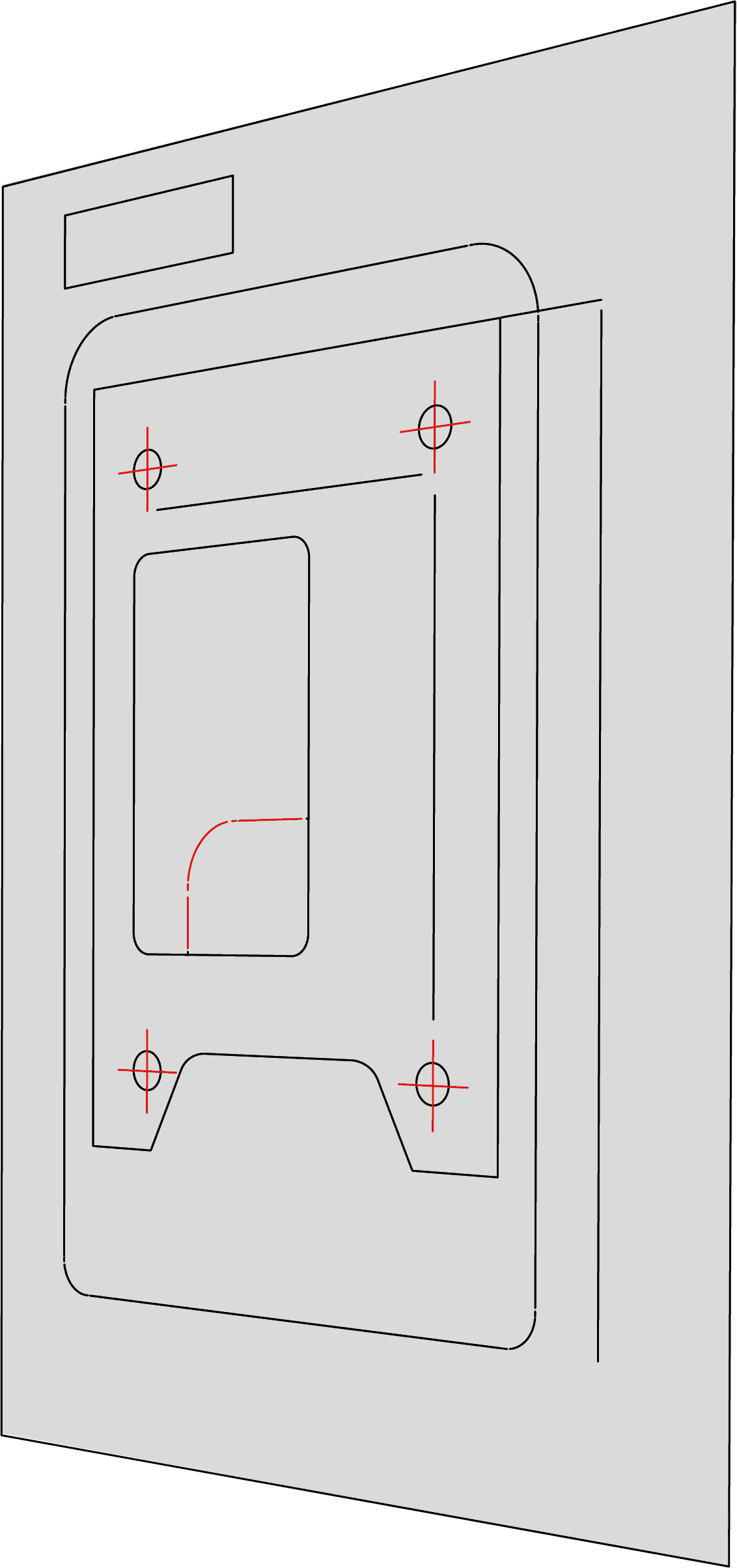

  1. Passo 1 — Preparazione
    Posizionare sulla parete la DIMA, con i fori in alto ad un'altezza dal suolo compresa tra 155 e 165 cm, assicurandosi che il lato "TOP" sia rivolto verso l’alto. Tracciare con una matita le posizioni dei quattro fori evidenziati in rosso in figura.
    Passo 1 — VERTEX 1110
  2. Passo 2 — Verifica

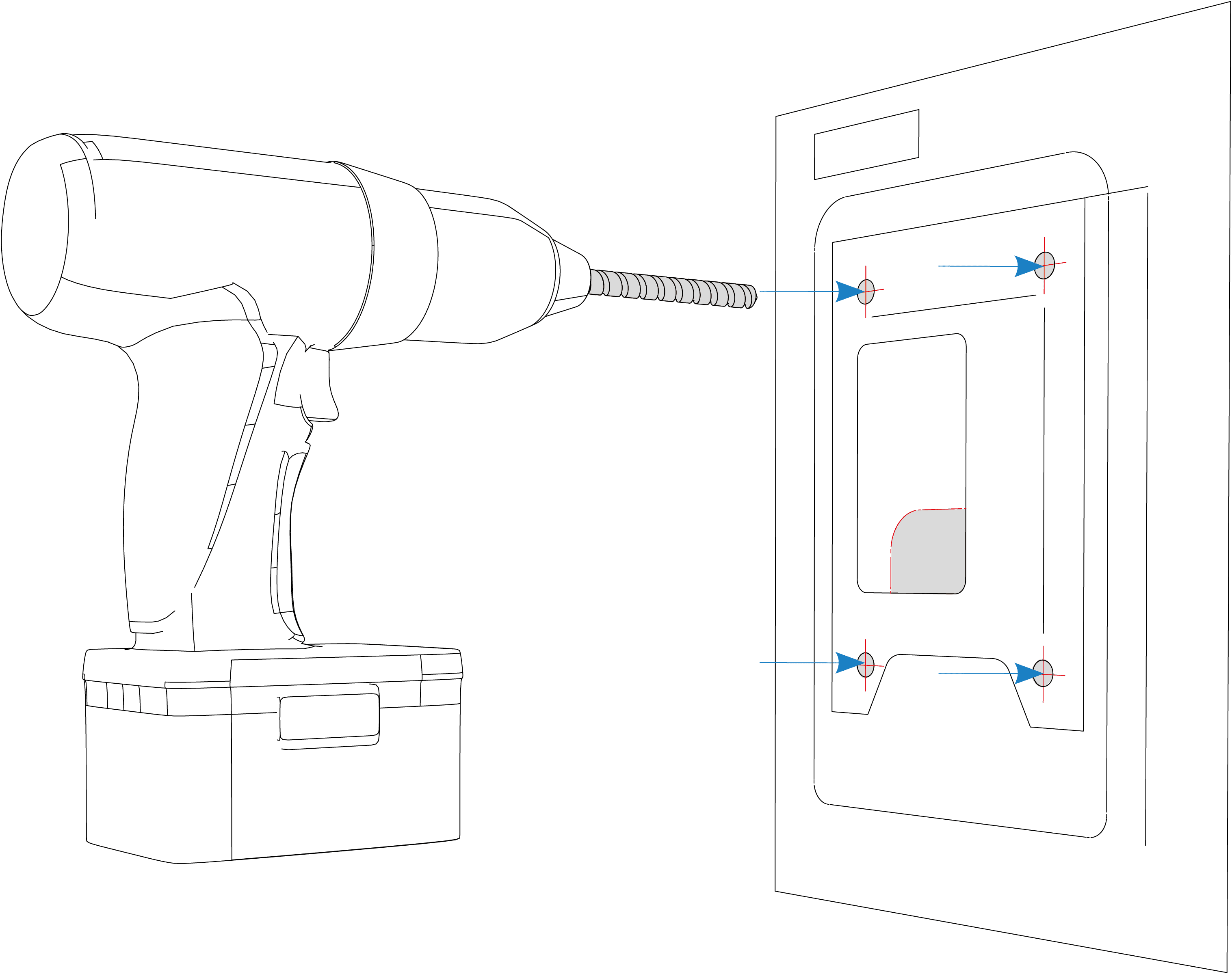

    Prima di procedere, verificare attentamente l’assenza di cavi o tubazioni dietro alla parete, quindi forare la parete in corrispondenza dei punti precedentemente disegnati.
    Passo 2 — VERTEX 1110
  3. Passo 3 — Foratura

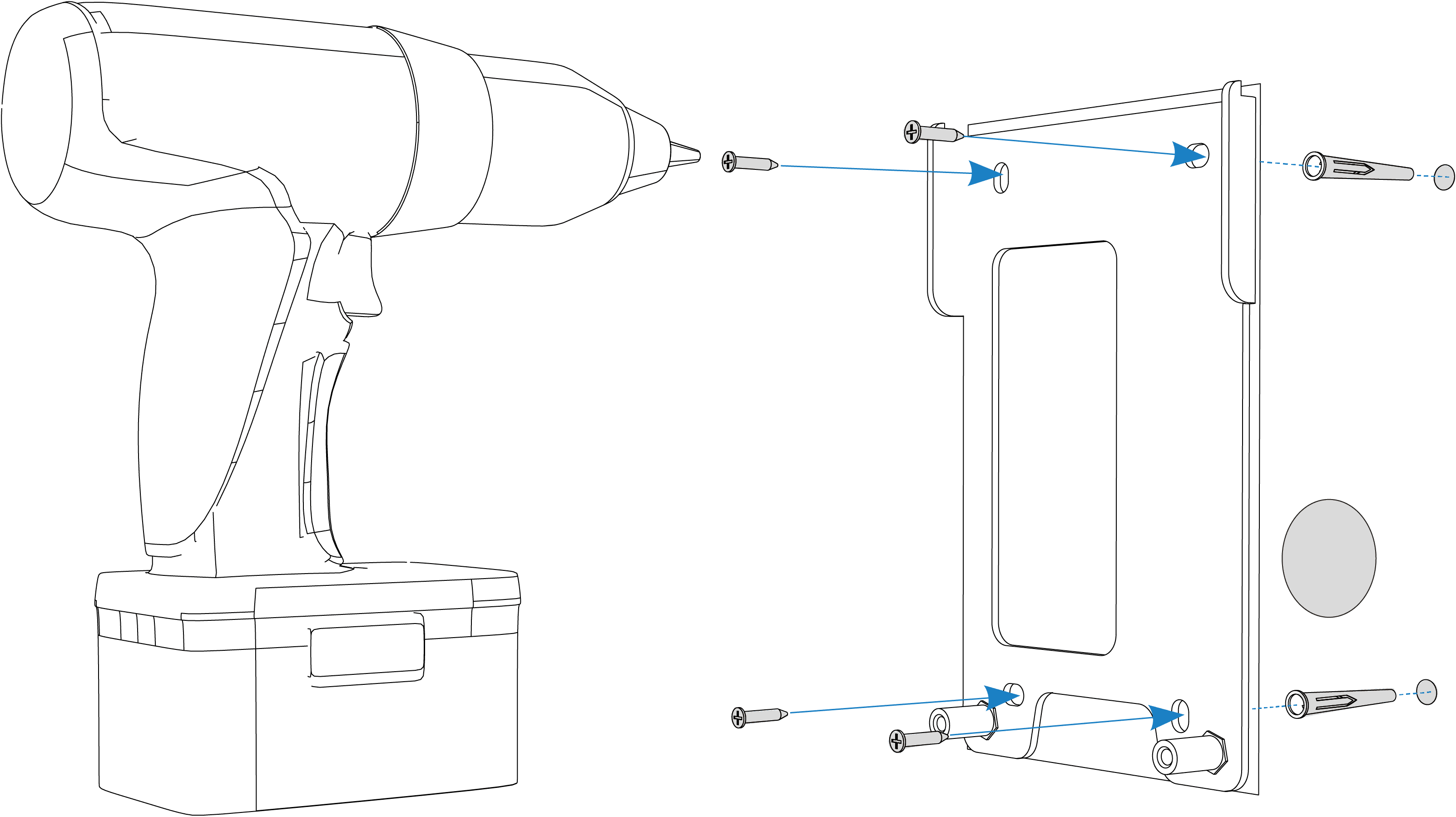

    Inserire i tasselli assicurandosi che siano perfettamente a filo parete. Applicare quindi la piastra di fissaggio e bloccarla usando le quattro viti fornite a corredo, come indicato in figura.
    Passo 3 — VERTEX 1110

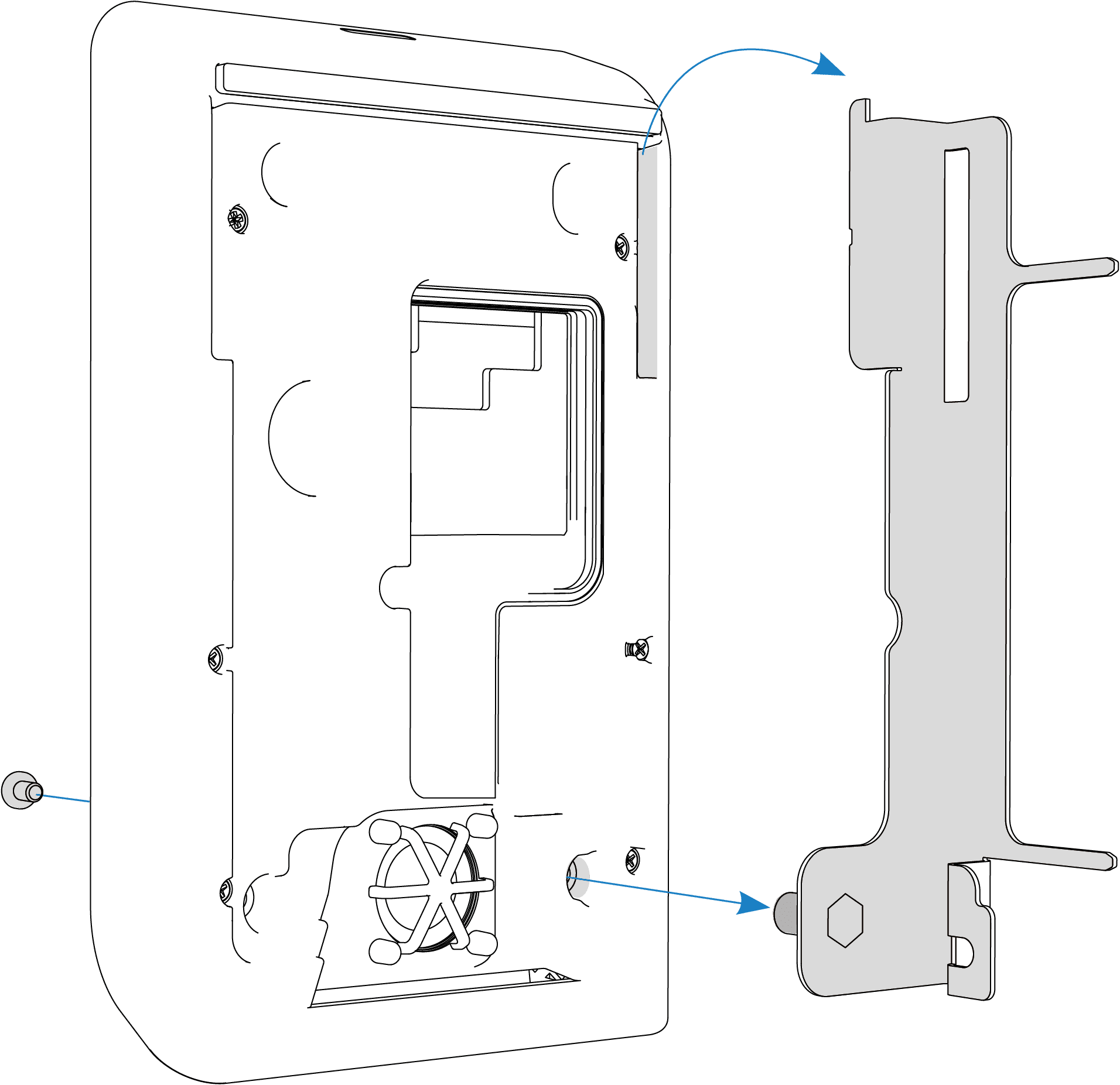

  4. Passo 4 — Supporto installazione
    Per facilitare i collegamenti alla morsettiera è disponibile un supporto che consente di appoggiare la targa durante le operazioni di cablaggio. Fissare il supporto alla piastra e stringere la vite frontale, come indicato in figura.
    Passo 4 — VERTEX 1110

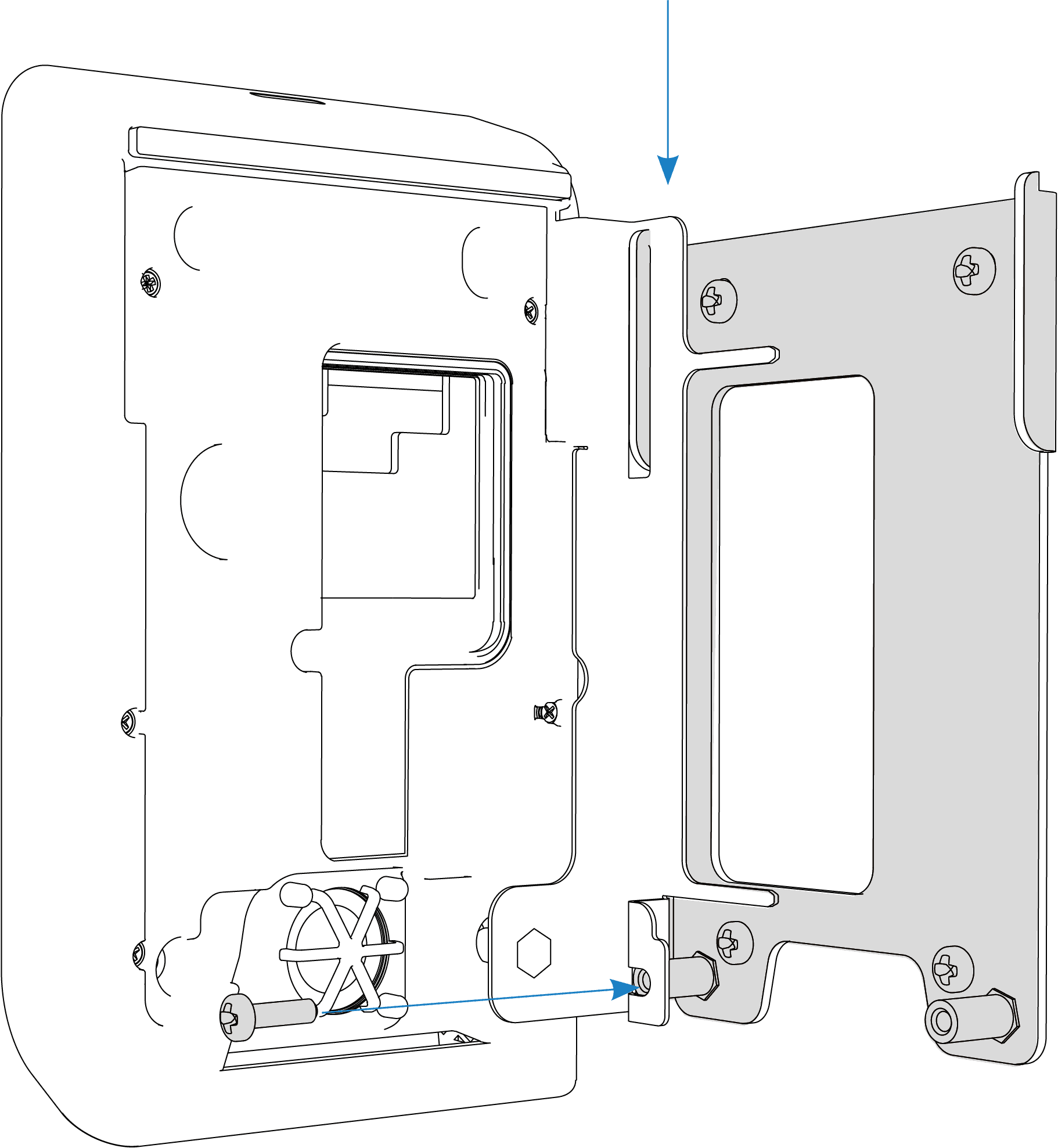

  5. Passo 5 — Fissaggio piastra
    Procedere quindi agganciando il supporto alla piastra e collegare i cavi alla morsettiera. Una volta completati i collegamenti, sganciare il supporto dalla piastra e poi dal dispositivo.
    Passo 5 — VERTEX 1110
  6. Passo 6 — Fissaggio dispositivo

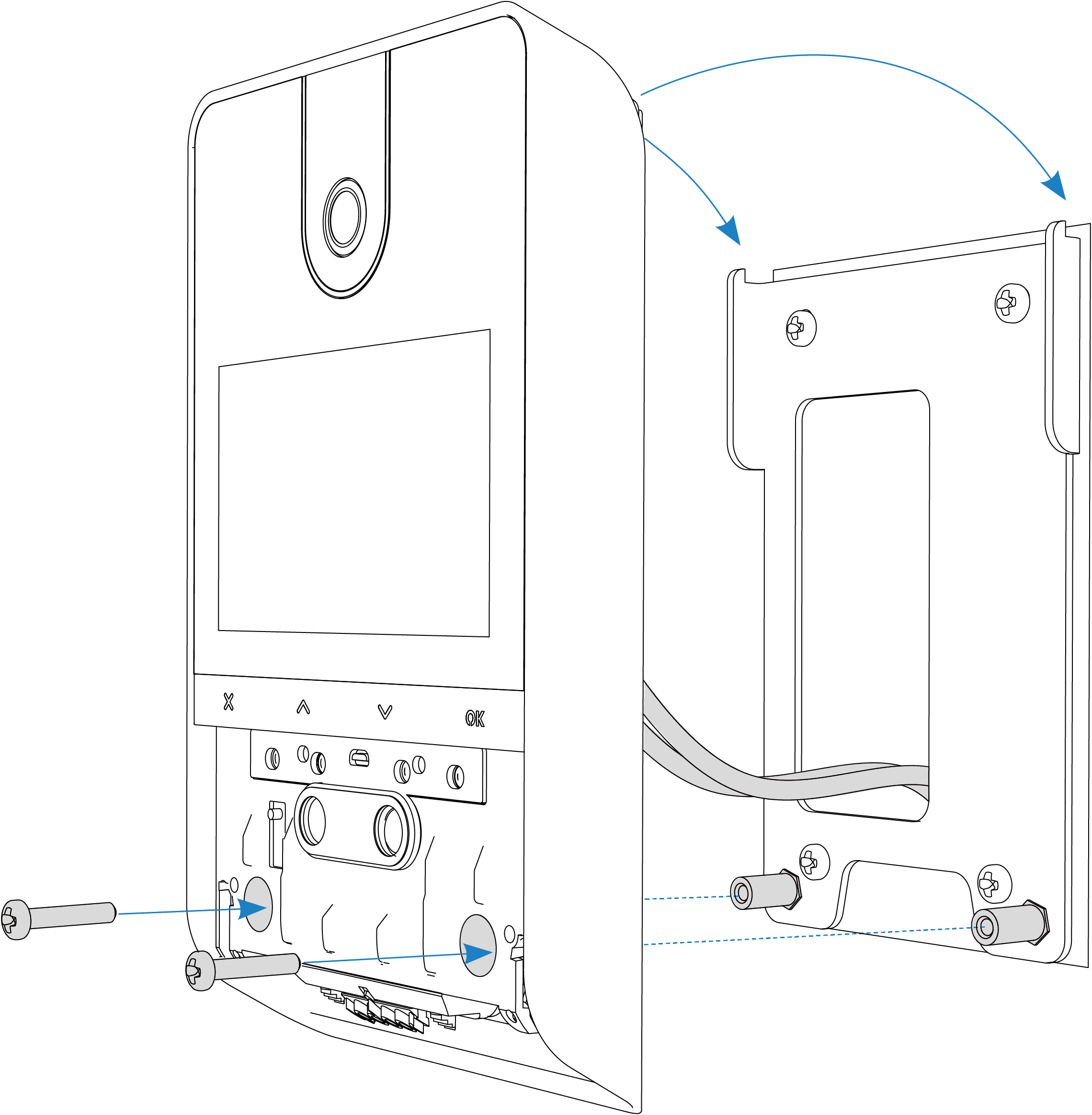

    Agganciare la targa alla piastra ed avvitare le due viti frontali come indicato in figura.
    Passo 6 — VERTEX 1110

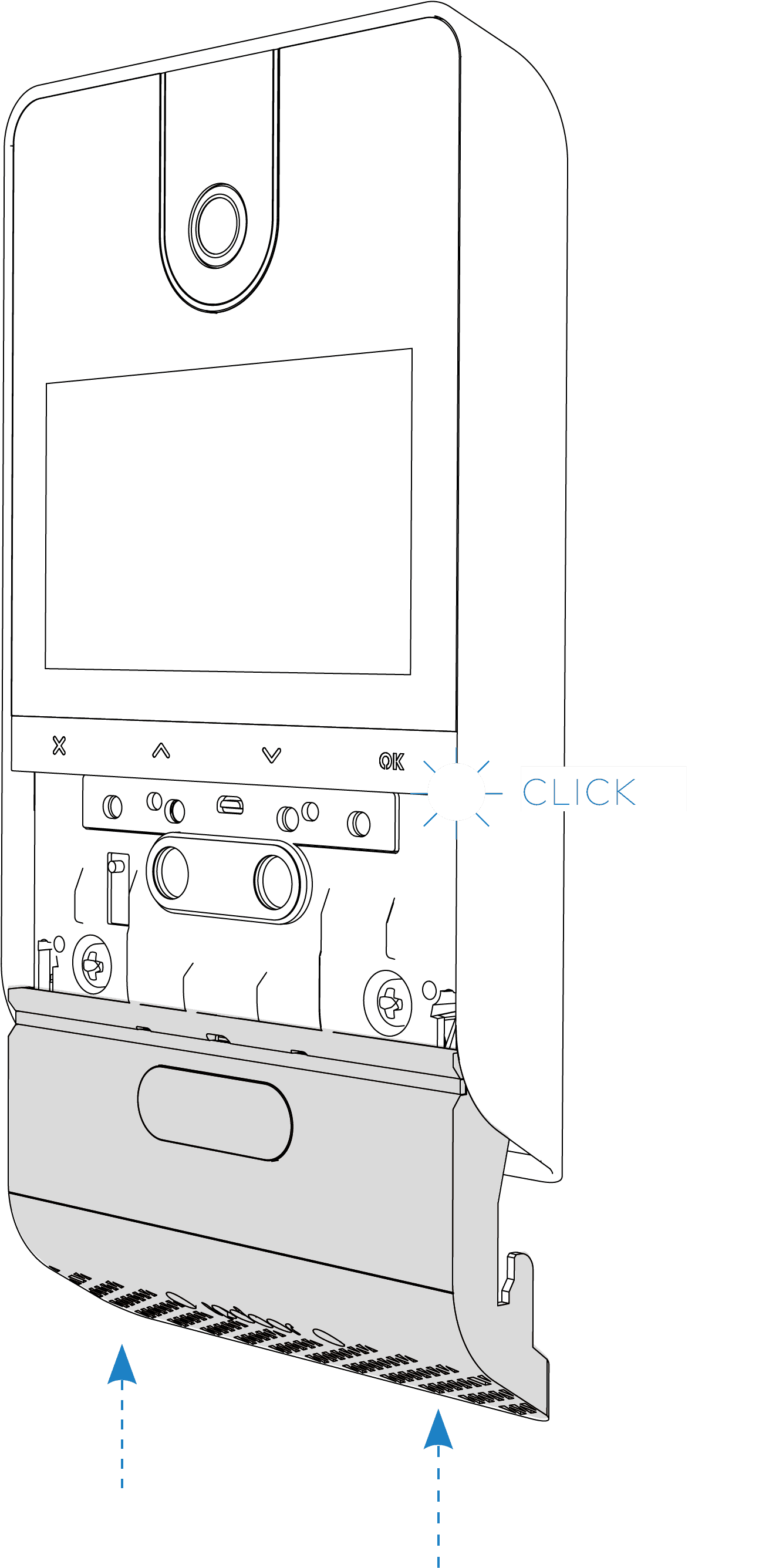

  7. Passo 7 — Chiusura
    Per completare l’installazione, inserire il coperchio dal basso verso l’alto, fino a sentire lo scatto.
    Passo 7 — VERTEX 1110
  8. Passo 8 — Smontaggio

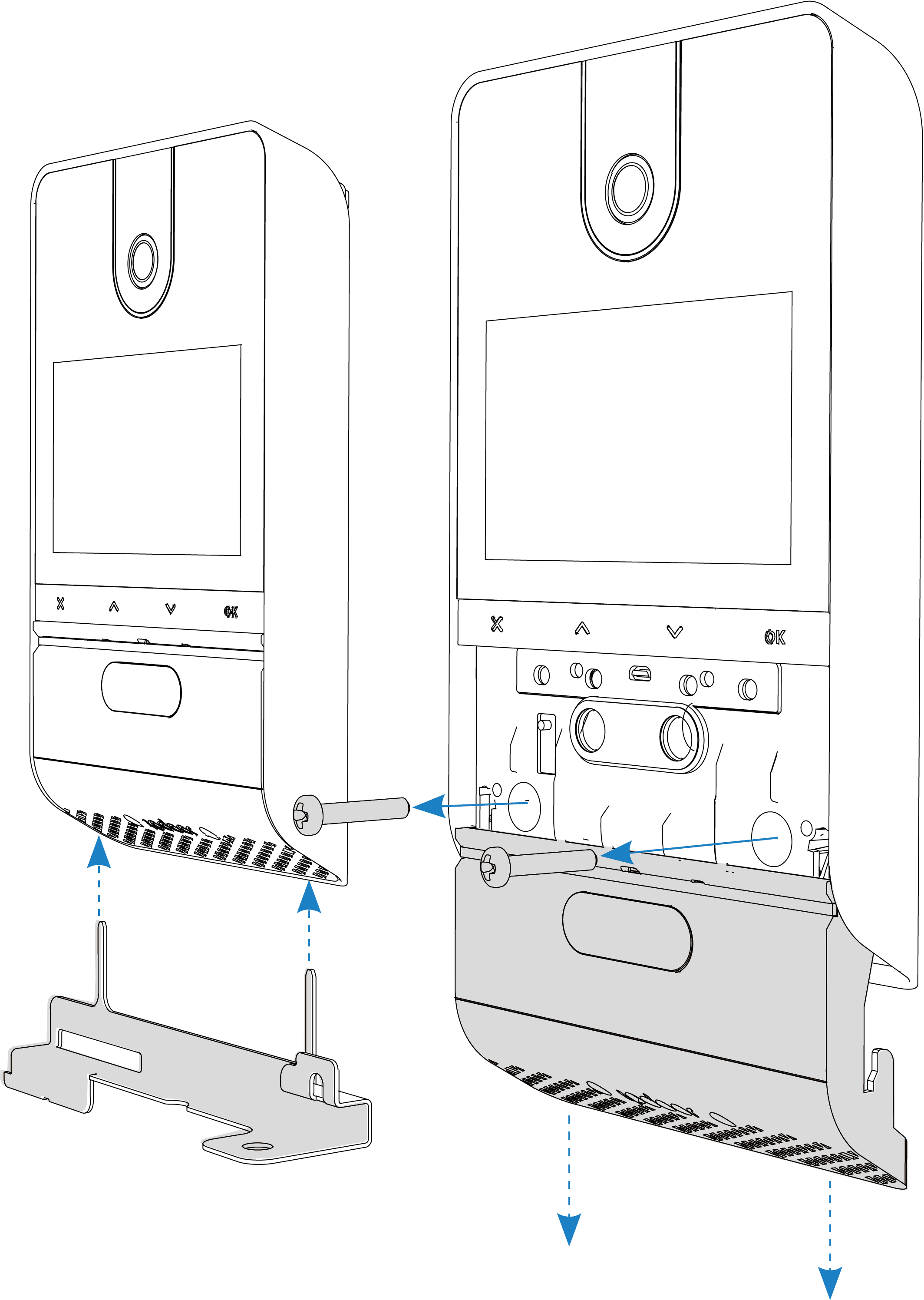

    Per disinstallare la targa, inserire la chiave di sicurezza nell’apposita sede sul fondo del coperchio, spingere il coperchio verso il basso e svitare le viti frontali.
    Passo 8 — VERTEX 1110

Collegamenti elettrici

  1. Passo 1 — Preparazione

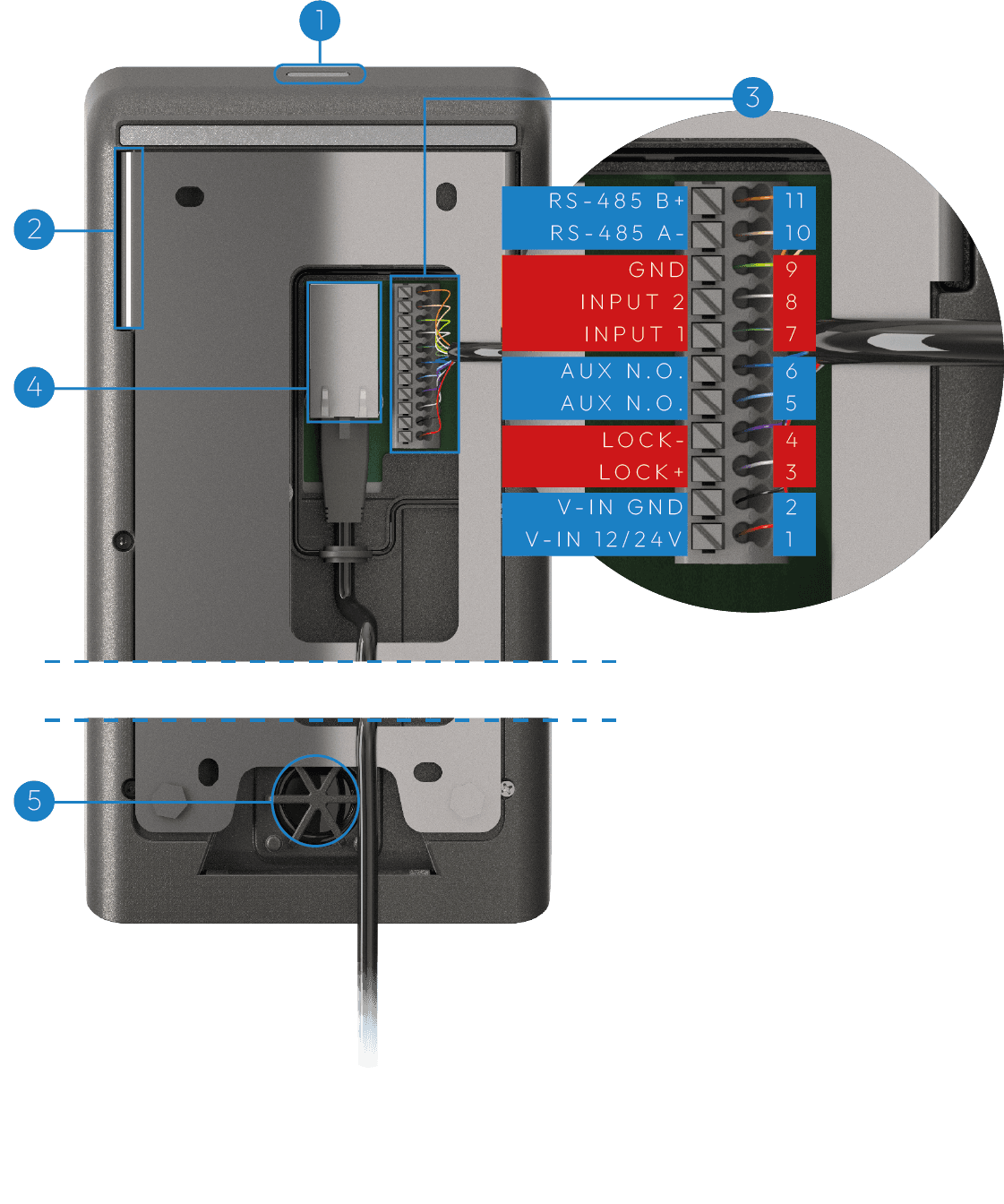

    ACCESSO AL CABLAGGIO: dopo aver svitato il coperchio rimuovere la vite frontale in basso e ruotare il supporto, in modo da accedere alla zona morsettiera. Individuare l’ingresso PoE e gli altri morsetti di potenza (a seconda delle esigenze come descritto nei prossimi passi).
    Passo 1 — Preparazione — VERTEX 1110
  2. Passo 2 — Alimentazione Opzionale

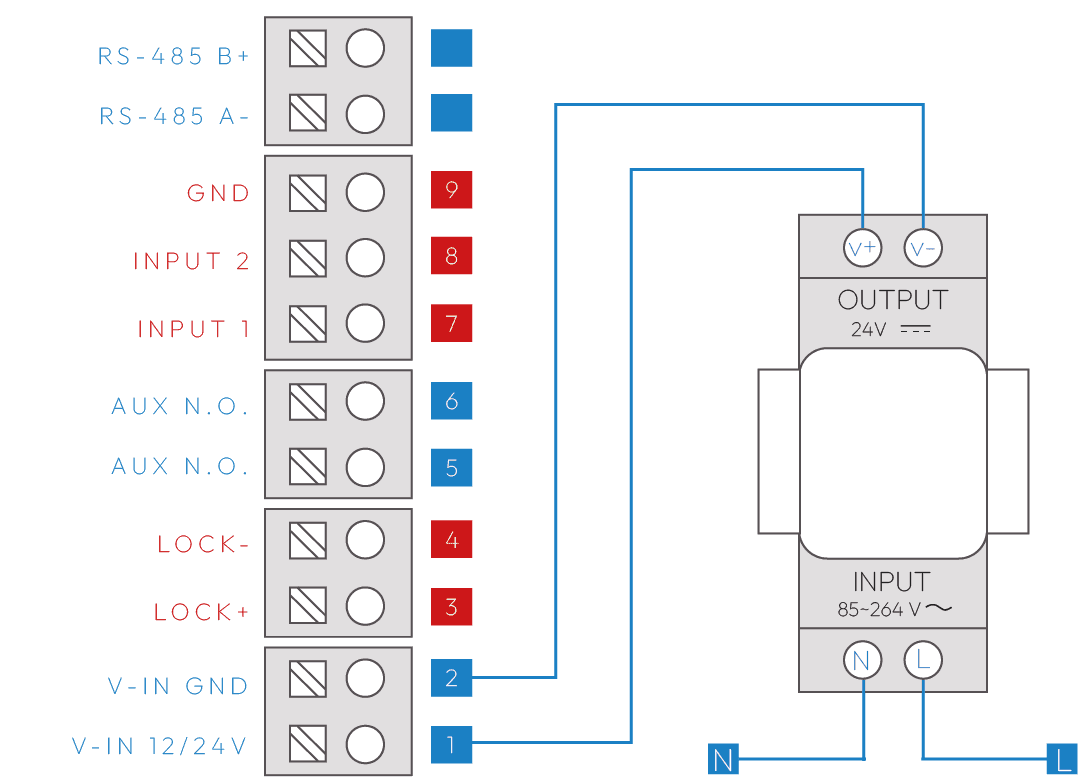

    ALIMENTAZIONE OPZIONALE: Se la rete Ethernet non è PoE, è necessario utilizzare un alimentatore 24VDC/1A. Collegare l'alimentatore ai morsetti indicati.
    Passo 2 — Alimentazione Opzionale — VERTEX 1110

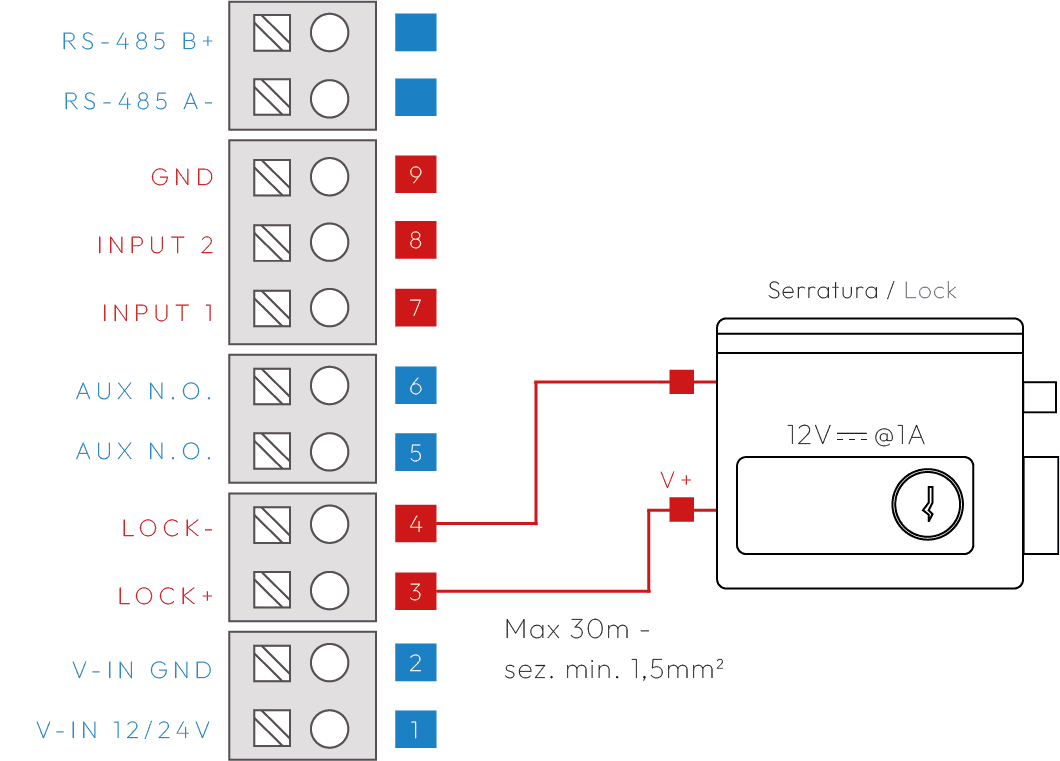

  3. Passo 3 — Collegamento diretto Serratura
    USCITA LOCK: è possibile collegare direttamente una elettroserratura ai morsetti LOCK+ / LOCK- (max 1A, cavo ≤30m, 1.5mm²). Per carichi differenti è necessario usare un relè intermedio, come indicato negli schemi applicativi.
    Passo 3 — Collegamento diretto Serratura — VERTEX 1110
  4. Passo 4 — Collegamento Serratura Alimentata

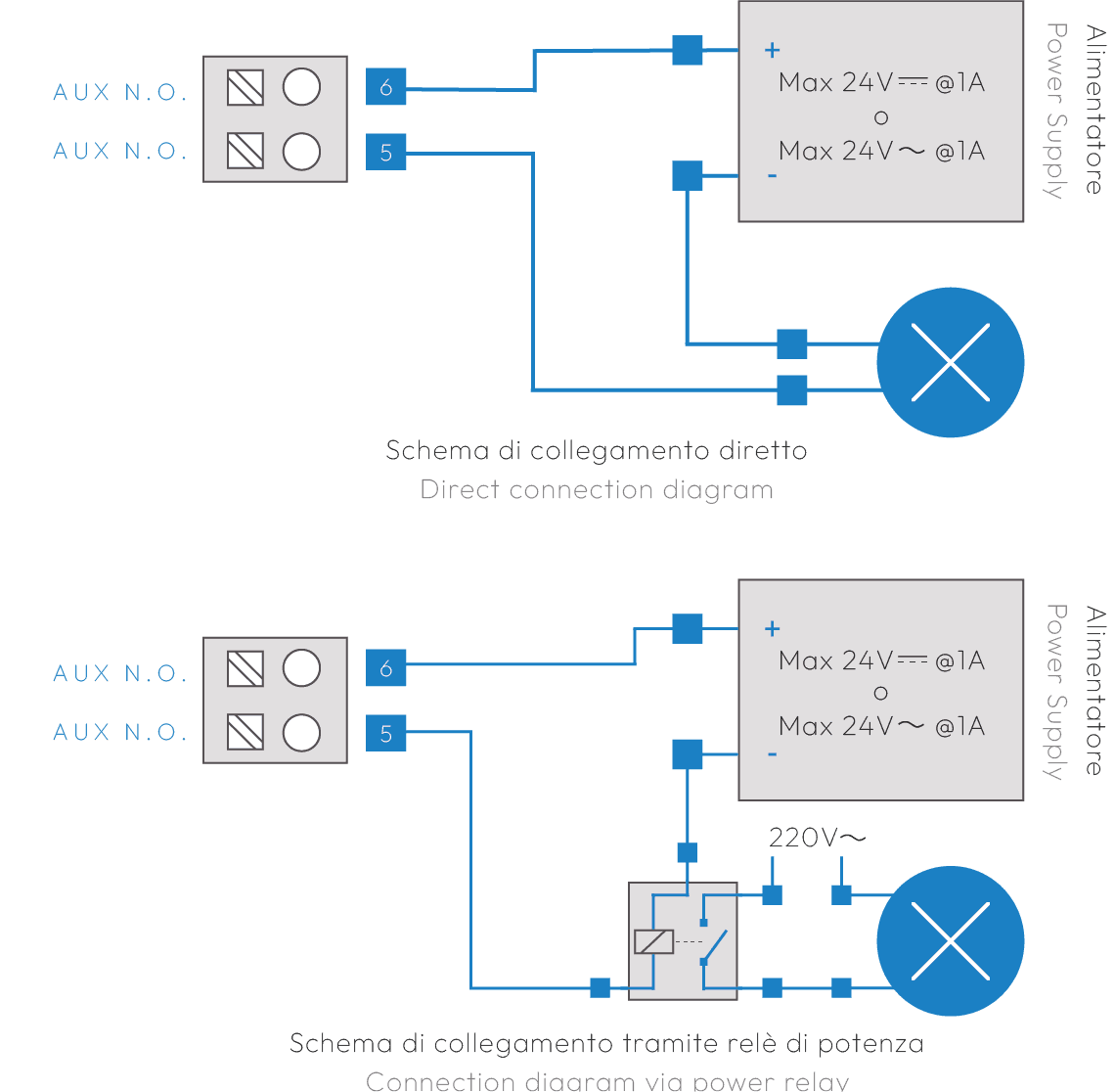

    USCITA AUX: in questo caso l'uscita è un interruttore a contatto pulito che può pilotare un carico esterno. Se il carico è in 220VAC è necessario usare un relè di potenza.
    Passo 4 — Collegamento Serratura Alimentata — VERTEX 1110
  5. Passo 5 — Collegamento Ingressi pulsante
    INGRESSI: possono essere collegati fino a due ingressi (ad esempio pulsanti apriporta esterni). Gli ingressi sono programmabili. Esempio di pulsante apriporta esterno su INPUT 1 / GND.
    Passo 5 — Collegamento Ingressi pulsante — VERTEX 1110
